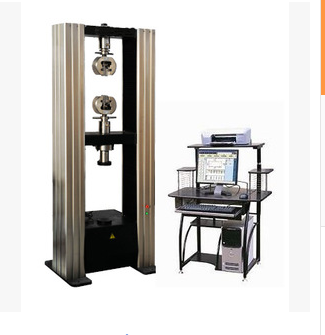

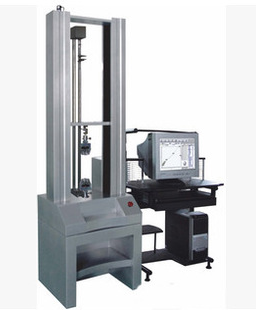

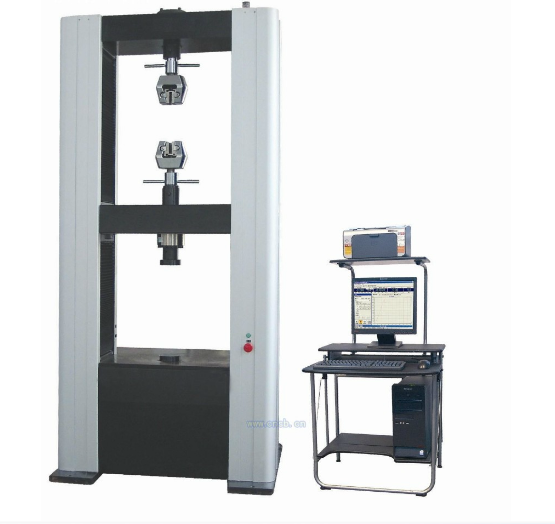

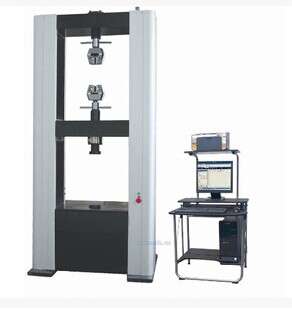

BF-L8 万能材料拉力机（10—20T）
BF-L8 万能材料拉力机（10—20T）
- 订单量（台）
- 价格
- 100
- 0.00元/台
- 发货地点：
- 东莞
- 物流运费：
- 快递0元
- 付款方式：
- 网银支付（支持信用卡）
- 产品品牌：
- BF
- 产品型号：
- BF-L8
- 详细信息
| 重量： | 型号： | BF-L8 | |
| 测量精度： | 0 | 品牌： | BF |
| 用途： | 电源电压： | 0 | |
| 加工定制： | QB∕441900 77 5344—2004 ASTM5034、1683、434/ISO13934/JIS1096 GB/T228-2002 | 外形尺寸： | 1100×770×26 |
| 属性： |
本试验机符合QB∕441900 77 5344—2004 ASTM5034、1683、434/ISO13934/JIS1096 GB/T228-2002
一、产品描述
●主机：该机采用双空间门式结构，标准为上空间拉伸，下空间压缩、弯曲，主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的台湾东元交流伺服电机通过同步齿形减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳转动。主机主要零部件在加工中心进行加工，保证了主机的精度。滚珠丝杠为E5级。
●附具标准配置：液压拉伸辅具、压缩附具、弯曲附具各一套。
●电气系统：
（1）采用日台湾东元交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:500000。
（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。
（3）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
一、产品描述
●主机：该机采用双空间门式结构，标准为上空间拉伸，下空间压缩、弯曲，主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的台湾东元交流伺服电机通过同步齿形减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳转动。主机主要零部件在加工中心进行加工，保证了主机的精度。滚珠丝杠为E5级。
●附具标准配置：液压拉伸辅具、压缩附具、弯曲附具各一套。
●电气系统：
（1）采用日台湾东元交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:500000。
（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。
（3）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
| 序 号 | 技术名称 | 技术参数 |
| 1 | 试验机级别 | 0.5级 |
| 2 | 最大试验力(kN) | 200(20T) |
| 3 | 试验力测量范围 | 最大试验力的0.2%~100% |
| 4 | 试验力示值相对误差 | ≤示值的±1％ |
| 5 | 试验力分辨力 | 500000码 |
| 6 | 引伸计标距（mm） | 50 |
| 7 | 变形测量最大值(mm) | 10 |
| 8 | 变形测量范围(mm) | 最大变形的2%~100% |
| 9 | 变形示值相对误差 | ≤示值的±0.5％ |
| 10 | 位移示值相对误差 | ≤示值的±0.5％ |
| 11 | 位移分辨力(mm) | 0.001 |
| 12 | 位移速率调节范围(mm/min) | 0.005~500，无级调速 |
| 13 | 位移速率示值相对误差 | ≤示值的±0.5％ |
| 14 | 主机外型尺寸(mm) | 1100×770×2685 |
| 15 | 试验空间宽度(mm) | 600 |
| 16 | 拉伸行程(mm) | 600 |
| 17 | 压缩行程(mm) | 600 |
| 18 | 横梁最大行程(mm) | 1350 |
| 19 | 主机质量(kg) | 1560 |
