一、设备基本参数

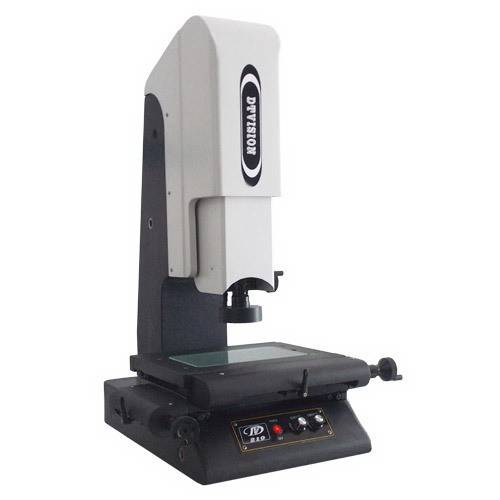

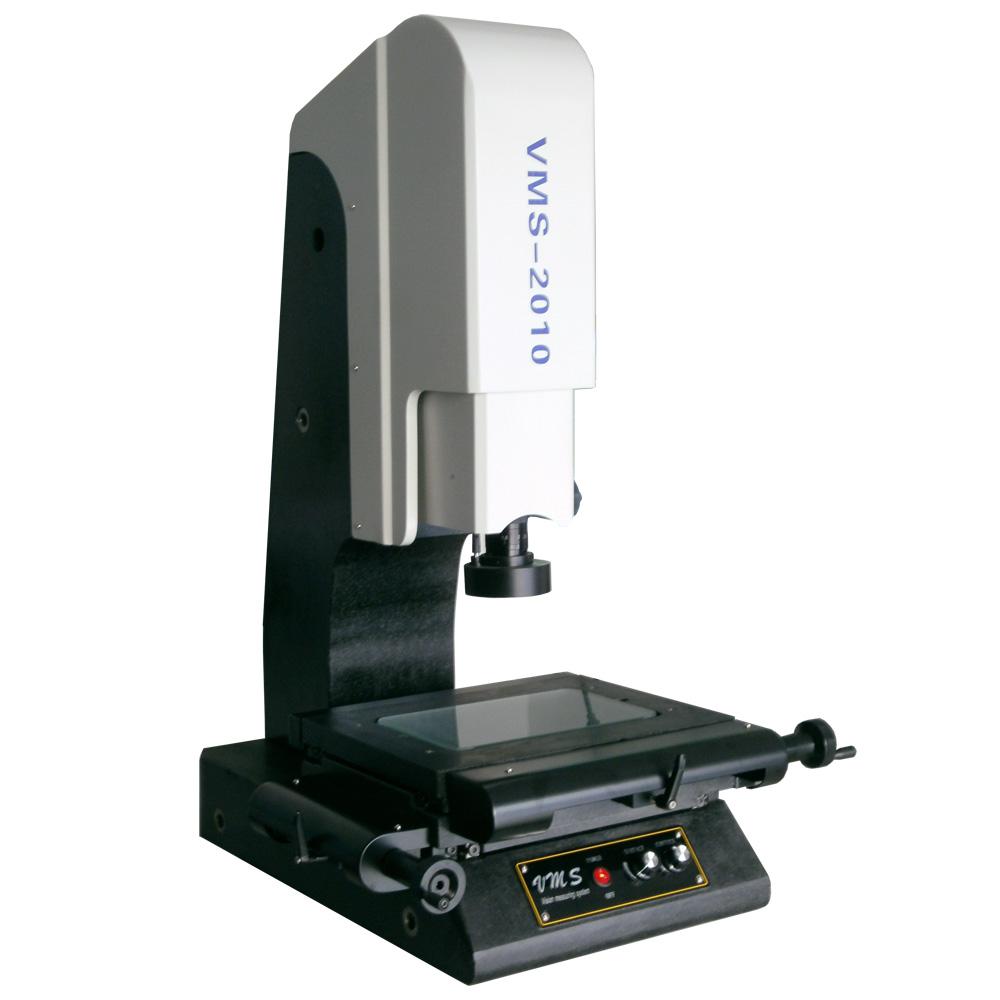

l 型号:VMS-2010
l 运动行程(X、Y、Z轴mm):200×100×150
l 工作台呎寸(W×Dmm): 366×266
l 玻璃台呎寸(W×Dmm): 260×160
l 外形尺寸(W×L×Dmm): 650×530×930
l 工作距离:90mm
l 仪器基座及立柱材质:高精度、高稳定性花岗石
l CCD摄影机:SONY蕊片高清晰彩色CCD摄像机
l 变焦物镜: 0.7X~4.5X可连续变倍之高精密结构光学物镜
l 视频总倍率:0.5X镜筒(20X~115X) 1X镜筒(30X~225X)
l (可根据客户要求选配)
l 物方视场: 10.6~1.6mm
l 数显分辨率:0.001mm
l X、Y坐标测量示值误差≤(3+L/200)µm , L为被测长度(单位:mm)
l 重复测量精度:≤2µm
二、产品特点
l 仪器采用SONY蕊片高清晰彩色CCD摄像机及连续变焦物镜作为测量瞄准系统;
l 由二坐标工作台、电子光栅尺与数据处理器组成数字符测量及数据处理系统;
l 采用花岗石平台,外观简洁大方;
l 表面光由环形LED光源组成,每一组均为恒流电源驱动,连续可调;
l 仪器具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起;
l 仪器备有RS-232接口,与计算机连接后,采用2D影像测量仪专用软件测绘图形进行处理及输出;
三、测量软件
l 标配2D专用测量软件,可由鼠标自动寻边、找直线、框选圆、自动圆、自动圆弧、自动去毛刺,可测点、线、圆、圆弧、角度、距离等;
l 可测量平面上的任何几何尺寸(角度、直径、半径、点到线的距离、线到线距离、线到圆的距离、圆到圆的距离等等);
l 绘图及输出到AutoCAD:可将实时影像中的实际工件外形进行描绘,绘图方式与AutoCAD相似,并将所描绘的图形直接输出到AutoCAD中,经过简单处理形成工程图;
l 测量数据输出:可将测量数据或图形导入WORD或EXCEL做报表;
l 拍照:可拍下测绘图元及产品照片,包括所标注的尺寸;并能将拍下图片调入测量软件中进行图片对比和处理;
l “浏览”窗口: 可观察工件的全图形并具有类似AutoCAD的缩放功能;
l 自定义圆: 可按客户需要自定义标准的图(由客户自行定义圆的圆心坐标、直径、半径);再以标准的圆和影像中的工件作对比,从而找到工件与标准图形之间的误差;
l 自定义线段:可自行设定线段的起点、终点、长度、旋转角度,再与影像中的实际工件对比,从而找到工件与标准图形之间的误差;
l 自设客户坐标:可以根据客户本身的需要在影像中的实际工件上自行设定坐标原点(0,0),再以(0,0)点为基准在画面任一点上标示该点X、Y坐标位置;
l 坐标标注:可标注工件中任意点的坐标值;
l 图形自动捕捉:可自动捕捉线、弧的起点、终点及中点、圆心、交点等等;
l Pitch标注:可标注任意点到一条直线的垂直距离,并且可标任意两线的中线到中线的距离;
l 计算机卡尺:可测量任意弧到弧之间的最远、最近距离;
l 角平分线:可平分任意角度;
l 标注文字:可在实时影像中标注文字说明;
l 辅助对焦:由计算机判定每次对焦的对焦面,以保证变换焦距时测量的重现性;
l 辅助功能:可把在软件中绘制出的图形进行移动、旋转、复制、删除,并可作任意线段的平行线、垂直线;
l 取交点:可求出任意两条不交线的交点;
l 改变图型颜色:可改变任意图型的线型、颜色;
l 字体:可改变任意标注文字的大小及颜色;
l 提示功能:在进行命令操作时,在命令行中会出现提示性的操作,从而加快操作人员的熟悉速度;
l 公英制转换:测量值可在公制和英制之间切换;
l X、Y清零:可用画面十字线设置任意点为相对原点,将X、Y坐标清零;
l SPC资料分析:可按图纸要求设定产品尺寸的公差,软件会自动判断测量尺寸是否超过公差,并且将测量数据保存并生成报表;
l 自动两点线:在单一画面下可自动捕捉工件的边缘,无须以人工取线,减少人眼误差,提高测量精度;
l 自动三点圆:在单一画面下可自动捕捉工件的圆半径、直径,并绘出图形,无须以人工取圆,减少人眼误差,提高测量精度;
l 自动多点线:自动捕捉工件边缘,然后根据工件边缘拟合出图形,从而减少两点取线及人眼的误差;
l 自动多点圆:自动捕捉工件边缘,然后拟合出工件的孔径,并绘出图形,从而减少三点取圆及人眼的误差;
l 自动圆:在单一画面下用鼠标框中图形,可快速自动捕捉出圆.;
形位公差:可测量直线的真直度、圆孔的真圆度以及圆环的内外圆的真圆度和同心度。
